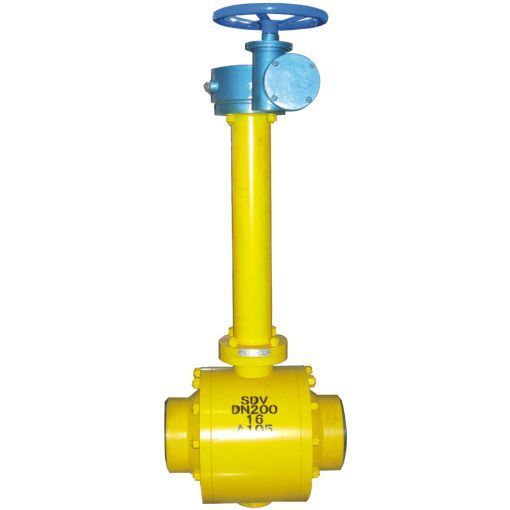

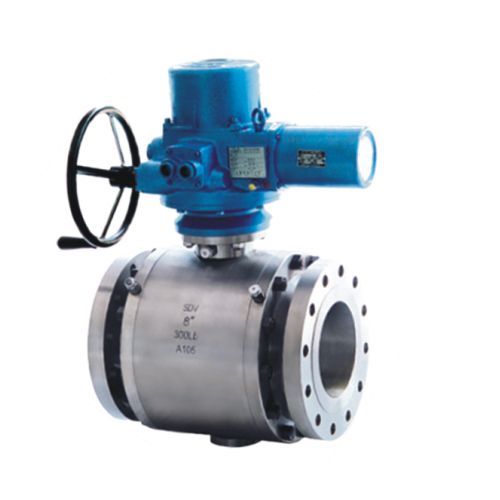

Q947F型鍛鋼球閥

一、結構與特點
全通徑設計
按照客戶的要求可以提供全通徑或縮徑閥門，全通徑閥門具有與管子內徑一致的通道直徑，減少渦流便于清掃管道。

阻塞與排泄功能
固定球閥采用彈簧預緊，閥座密封與雙活塞，利用活塞原理密封，上下游側的閥座使流體阻斷，閥體中腔裝放空閥排空，閥底裝有排污閥排污，便于管道清洗。

自動泄壓
閥門中腔停滯的介質由于溫度升高而出現異常升壓時，閥座出口端具有自動泄壓功能，同時根據需要，閥體上可裝安全閥，保證閥體具有自動泄壓功能，確保管道安全。

防火結構
萬一發生火災或異常升溫使PTFE軟化燒損時，閥座支承圈防火密封面可以喝球體接觸，起到密封作用且符合API607和API6FA。

密封的緊急救護
由于介質中的雜志或火災造成閥座密封意外失敗，注脂閥提供了與注脂槍的快速連接，方便快捷地將密封脂注入到閥座密封部位，緩解泄露。

防靜電設計
采用鉻鎳不銹鋼的彈簧和小球使球體、閥桿和閥體之間相互導電，從而把靜電釋放。

二、執行標準：
1、設計、制造 按API 6 D；
2、結構長度按ANSI BI6.10；
3、連接法蘭：ANSI BI6.5MSS-SP44；
4、閥門檢查和試驗按API STD.598；
5、承插端符合ASME B16.11；
6、螺紋連接端(NPT)符合ANSI/ASME B1.20.1
